四大场景环氧玻璃鳞片胶泥配套工艺与施工逻辑

重防腐衬里工程不能靠一套方案打天下。脱硫塔里的酸性浆液、污水池里的酸碱废水、储罐里的化学溶剂、海洋平台上的盐雾和紫外线，这些工况的腐蚀机理截然不同，基材状态也千差万别。环氧玻璃鳞片胶泥作为高填充厚浆型衬里材料，虽然本身具备优异的抗渗透和耐化学性，但配套工艺必须跟着场景走。底漆选什么、胶泥涂几道、要不要罩面漆，每一个决策都直接决定防护寿命。

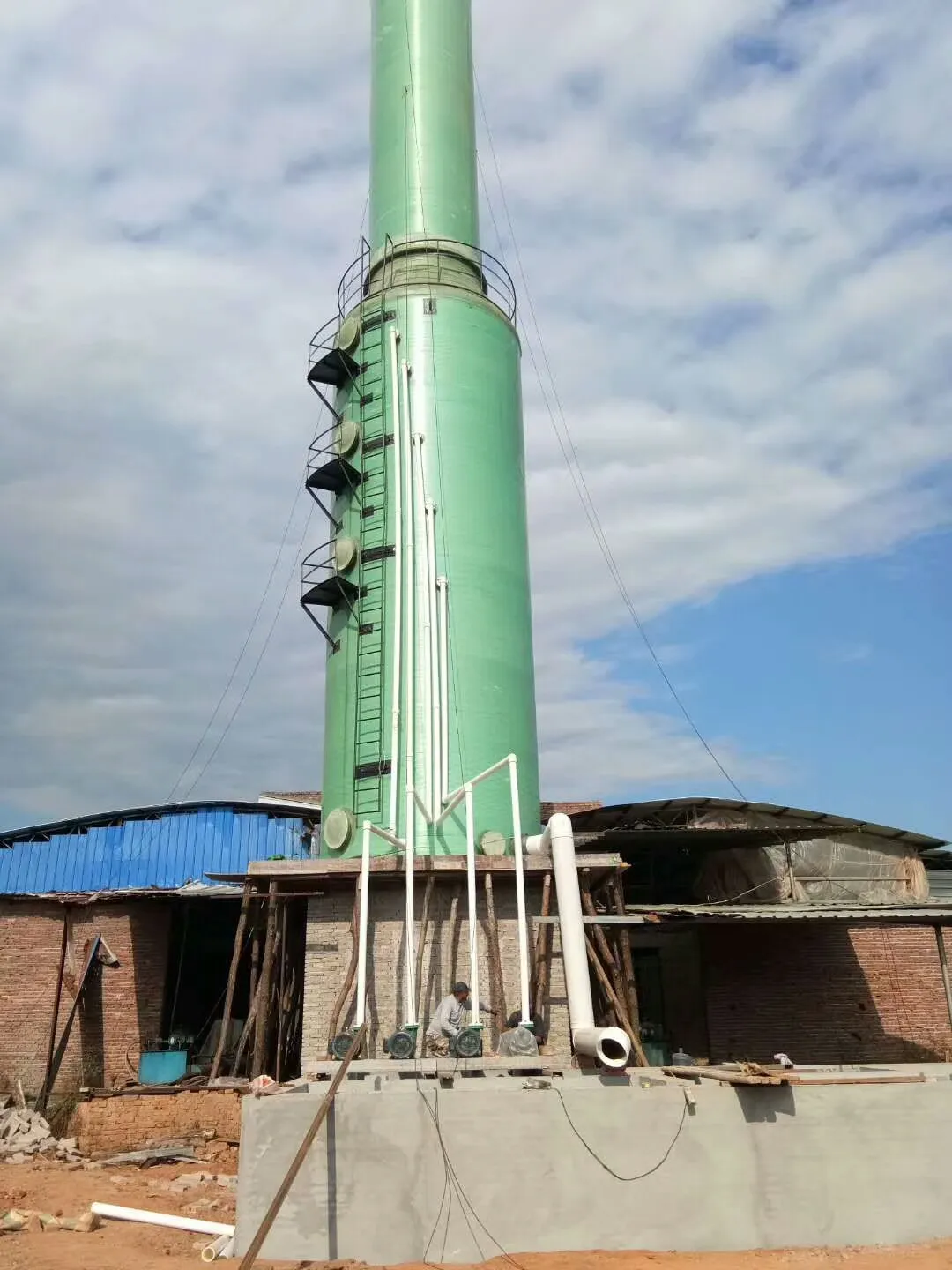

脱硫脱硝吸收塔和烟道是胶泥衬里最典型的应用场景。塔内接触的是pH值2-5的酸性浆液和60-80℃的湿热烟气，腐蚀性强且伴有固体颗粒冲刷。基材可能是钢结构或混凝土——钢结构需打磨除锈除污，混凝土需修补缺陷并干燥。配套方案为环氧封闭底漆1道，随后刮涂环氧玻璃鳞片胶泥2道，总干膜厚度控制在800-1600μm。这个厚度范围恰好发挥胶泥触变厚涂的优势，单道400-800μm，两道即可成型。需要特别注意的是，脱硫塔顶部和烟道通常位于室外，环氧体系不耐紫外线，必须在胶泥表面增加脂肪族聚氨酯或氟碳耐候面漆罩面，否则长期暴晒会粉化开裂。

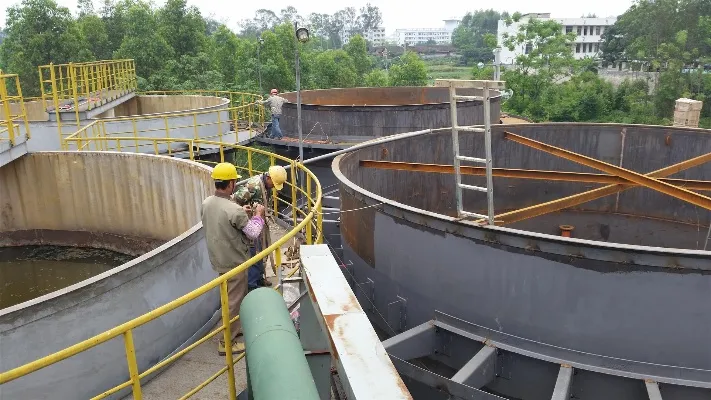

化工污水池和酸碱槽的工况特点是长期浸泡在浓度波动的酸碱溶液中，同时可能有污水中的固体杂质冲刷。基材以混凝土为主，施工前必须彻底打磨修补、清除表面浮浆和油污，并确保基层充分干燥。含水率超标会导致胶泥与基层之间产生气泡甚至整片剥离。配套工艺为环氧封闭底漆1道，渗透封闭混凝土毛细孔，随后施工环氧玻璃鳞片胶泥2-3道。混凝土表面的不平整度较大，胶泥的膏状特性可以很好地填充坑洞和缺陷，实现整体衬里。

储罐内壁强腐蚀衬里面对的是高浓度的化学介质，对涂层的纯耐化学性要求极高。基材为钢材，表面处理必须喷砂除锈至Sa2.5级，粗糙度控制在40-75μm，确保胶泥与金属基体的机械咬合。配套方案为环氧封闭底漆1道，优化界面附着力，随后环氧玻璃鳞片胶泥2道。钢材表面平整度好，胶泥可以均匀覆盖，形成连续无针孔的致密屏蔽层。与污水池相比，储罐内壁不需要考虑露天紫外线问题，但需要注意介质温度和浓度是否在环氧胶泥的耐受范围内。

海洋浪溅区设备面临的腐蚀环境最为复杂：海水中的氯离子渗透、干湿交替带来的氧气浓差腐蚀、以及户外强烈的紫外线照射。基材为钢材，喷砂Sa2.5级。配套方案最为复杂：第一道环氧富锌底漆提供阴极保护，防止钢材在涂层缺陷处生锈；第二道环氧封闭底漆增强层间结合；第三道环氧玻璃鳞片胶泥1-2道，提供厚层屏蔽；最后一道脂肪族聚氨酯或氟碳面漆提供耐候保护。这四层结构各司其职，从电化学保护到物理屏蔽再到耐候罩面，形成完整的防护体系。

这四个场景的配套逻辑可以归纳为三条主线：底漆必须匹配基材——钢材用封闭底漆或富锌底漆，混凝土用渗透型封闭底漆；胶泥厚度必须匹配腐蚀等级——一般重腐蚀800-1600μm，极端工况加厚至2000μm以上；露天环境必须罩面——环氧体系不耐紫外线是硬性限制，任何户外应用都不能省略耐候面漆。守住这三条主线，环氧玻璃鳞片胶泥衬里就能在各自工况中兑现设计寿命。
