五十个字决定十年寿命：环氧厚浆底漆与中间漆的适用场景解码

翻开任何一份环氧厚浆涂料的技术数据表，"推荐用途"一栏的文字量通常不超过五十个字。但就是这几十个字，决定了涂层在接下来十年里的生死。环氧厚浆底漆与环氧厚浆中间漆虽然同属一个产品家族，分子骨架都是双酚A型环氧树脂搭配胺类固化剂，但它们的适用场景清单却指向了完全不同的工程阵地。底漆的清单写着：重型机械设备、储罐外壁、输送管道、厂房钢结构、混凝土防腐底层。中间漆的清单写着：港口配套设备、化工设备外壁、大型储罐外壁、需要加厚防腐的钢结构。这二十几个字背后，是基材特性、腐蚀介质与涂层功能的精密匹配。本文围绕这两份场景清单，逐条拆解其技术逻辑。

一、 底漆清单：从钢铁到混凝土的广谱锚固

环氧厚浆底漆的适用场景覆盖了五类基材，每一类都对应着底漆的一项核心能力：

其中"混凝土防腐底层"是最容易被忽视的一项。混凝土表面呈强碱性（pH可达12-13），普通涂料在碱性环境下易发生皂化反应导致附着力失效。环氧厚浆底漆的环氧树脂对碱类天然惰性，且高固体份配方能充分渗透进混凝土表面的毛细孔，固化后形成致密的封闭层，阻断碱性与水汽的双向迁移。这是它在地坪系统、污水处理池等混凝土防腐工程中不可替代的原因。

二、 中间漆清单：港口、化工与大型储罐的增厚战场

环氧厚浆中间漆的适用场景集中在四类工程对象，共同特征是腐蚀压力高、需要额外膜厚：

港口配套设备——面临高盐雾、高湿度与干湿交替的严苛环境。氯离子穿透涂层的动力极强，必须靠中间漆的高膜厚拉长渗透路径。环氧厚浆中间漆单道干膜80-120μm，能快速将总膜厚推至设计值。

化工设备外壁——暴露在复杂化学介质漂移环境中，酸雾、碱雾、有机溶剂蒸气交织。厚膜涂层不仅提供物理屏蔽，其高交联密度还能抵抗多种弱化学介质的渗透。

大型储罐外壁——与底漆清单中的"储罐外壁"形成呼应，但角色不同：底漆负责锚固，中间漆负责增厚。大型储罐的总干膜厚度要求通常≥250μm，仅靠底漆+面漆无法在合理道数内达到，中间漆是必选项。

需要加厚防腐的钢结构——这是一个"功能导向"而非"对象导向"的场景描述。它意味着：凡是设计膜厚超出常规两层体系承载能力的钢结构，都需要引入环氧厚浆中间漆作为增厚核心。

三、 同一场景的两种角色：大型储罐外壁的分工逻辑

值得注意的是，"储罐外壁"同时出现在底漆和中间漆的适用场景清单中——这不是重复，而是分工。

在大型储罐的防腐配套中，环氧厚浆底漆作为第一道涂层，直接施涂于喷砂至Sa2.5级的钢材表面，提供基材锚固与基础防锈；环氧厚浆中间漆则在底漆之上叠加，将总膜厚快速推高。两者一前一后，共同构成储罐外壁防腐体系的"厚度底座"，最外层再由耐候面漆封盖。

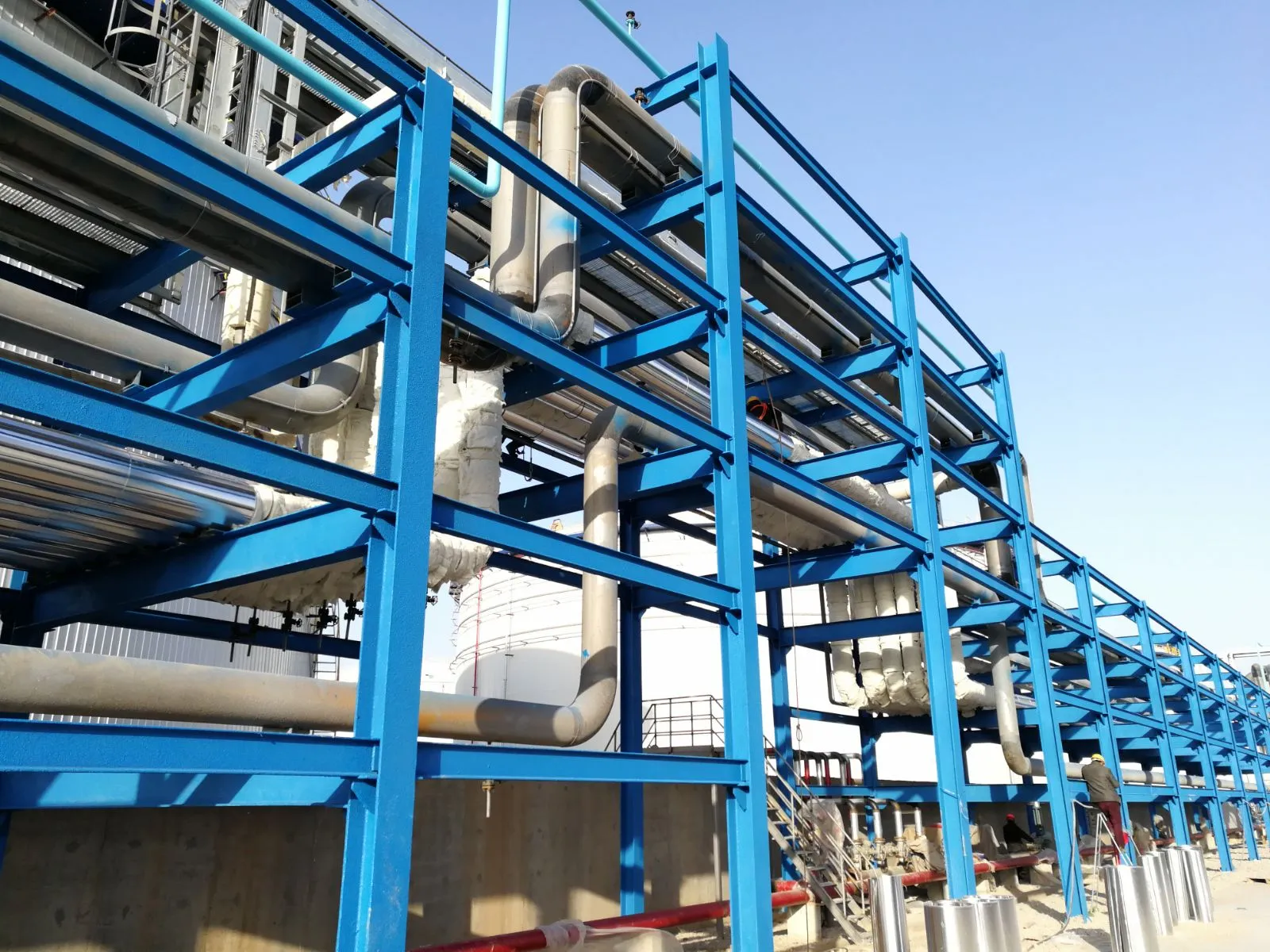

这种"同一场景、不同分工"的模式，也出现在厂房钢结构（底漆打底+面漆封盖）和输送管道（底漆内防腐+中间漆外防腐增厚）中。理解这一点，才能避免在选型时将底漆与中间漆混用或错配。

四、 施工边界：场景落地的三个硬指标

无论底漆还是中间漆，进入实际施工都必须守住三条边界：

第一，表面处理等级。 钢材表面需喷砂至Sa2.5级，粗糙度Rz30-75μm；混凝土表面需清除浮浆、油污，确保含水率达标。厚膜涂料的遮盖力再强，也无法弥补因基材处理不到位导致的附着力失效。

第二，单道膜厚控制。 环氧厚浆中间漆单道干膜推荐80-120μm，过厚会导致溶剂滞留、流挂甚至开裂。无气喷涂是达到均匀膜厚的最佳方式，压力控制在20-25MPa，喷嘴口径0.4-0.5mm。

第三，复涂窗口。 底漆与中间漆均为双组份环氧体系，最短复涂间隔需待下层充分表干，最长复涂间隔一般不超过7天。超期覆涂前必须对旧漆膜进行打磨拉毛处理，恢复表面能。

像本洲涂料等专业防腐厂商，其环氧厚浆底漆与中间漆的配方经过统一设计，在固化速率、层间附着力与膜厚兼容性上高度匹配，能从源头确保同一场景下两种角色的协同发挥。

结语

五十个字的适用场景清单，背后是树脂化学、基材特性与服役环境的精密匹配。底漆锚固钢铁与混凝土，中间漆增厚港口、化工与大型储罐——两者各司其职，共同覆盖了从重工业设备到民用建筑的广阔防腐版图。读懂这份清单，就是读懂了环氧厚浆涂料在工程世界中真正的位置。
