环氧锌黄底漆配套怎么选？三种体系对应不同基材

一、先定调：锌黄配套看“基材”不看“名字”

很多人配漆只看“环氧”两个字，结果铝板掉皮、镀锌泛白、碳钢短期返锈。环氧锌黄底漆的核心是锌黄/钝化类颜料+环氧树脂，靠在金属表面形成钝化缓蚀层，再靠环氧膜挡水挡氧；它不含金属锌粉，没有牺牲阳极那种“破一点也能保钢”的能力。 所以配套第一原则：轻金属光滑面用它打底，重腐蚀碳钢要谨慎，别把“锌黄体系”当万能重防腐。

双组份施工通用底线先记牢：主漆与固化剂严格按厂家比例混合、熟化后使用；环境温度5℃-40℃、相对湿度＜85％、底材温度高于露点3℃以上；钢材喷砂可参照Sa2.5、粗糙度30-75μm，手工处理至少St3，轻金属以除油、去氧化层、必要打磨拉毛为主。

二、轻金属简易体系：锌黄底+丙烯酸聚氨酯面

适用铝合金、镀锌板、不锈钢设备、机箱、管道外饰等，腐蚀环境不太极端、又要一定耐候和外观时使用。

· 底漆：环氧锌黄1-2道，轻金属简易体系干膜可控制约30-50μm/道；若厂家按通用环氧锌黄给，可参考40-80μm总底漆干膜，但光滑铝/锌面不追求过厚，避免内应力起皮。

· 面漆：丙烯酸聚氨酯2道，负责耐紫外、保色、装饰。轻金属参考总干膜100-160μm即可覆盖多数C3-C4室内外工况。

· 为什么不直接露环氧：纯环氧耐候差，户外会粉化失光；锌黄只解决“抓得住、锈得慢”，不解决“晒不老”，所以轻金属户外必须罩聚氨酯/氟碳。

· 施工要点：不锈钢/铝先除油，可用溶剂清洗按SSPC-SP1思路处理；镀锌层别盲目重喷砂，轻打磨出微观粗糙度更稳。 面漆复涂按底漆实干和厂家间隔，夏季短、冬季长，避免“表干就罩面”导致溶剂锁在层间。

三、标准重防腐体系：锌黄底+环氧云铁中+聚氨酯/氟碳面

把简易体系升级成“底-中-面”三层，适合户外设备、化工大气周边轻金属构件、镀锌钢结构、需要较长维护周期的项目。

· 底层锌黄：作用不变，仍是对铝/镀锌/不锈钢做钝化附着。若基材夹杂碳钢节点，要分区论证，别整件用锌黄代替富锌。

· 中间环氧云铁：云母氧化铁呈片状堆叠，像“瓦片层”拉长水、氧、盐分渗透路径，同时把总干膜厚度堆起来，封闭底漆微孔。 锌黄+云铁后总底中干膜可放到约80-120μm区间，具体看腐蚀等级。

· 面层选择：丙烯酸聚氨酯性价比高、保光保色好，普通工业户外够用；氟碳耐候更强、抗老化更久，沿海/化工强紫外/地标设备可选，但对前层平整度、复涂窗口和固化剂配套更挑剔。 参考富锌重防腐经验，中面合计可到180-240μm级，但锌黄体系不盲目照搬富锌膜厚，按轻金属基材附着力上限调整。

· 警示：锌黄重防腐体系不等于碳钢海洋重防腐标配；若主体碳钢、仅局部镀锌件，建议分体系设计，避免一套漆全厂通吃。

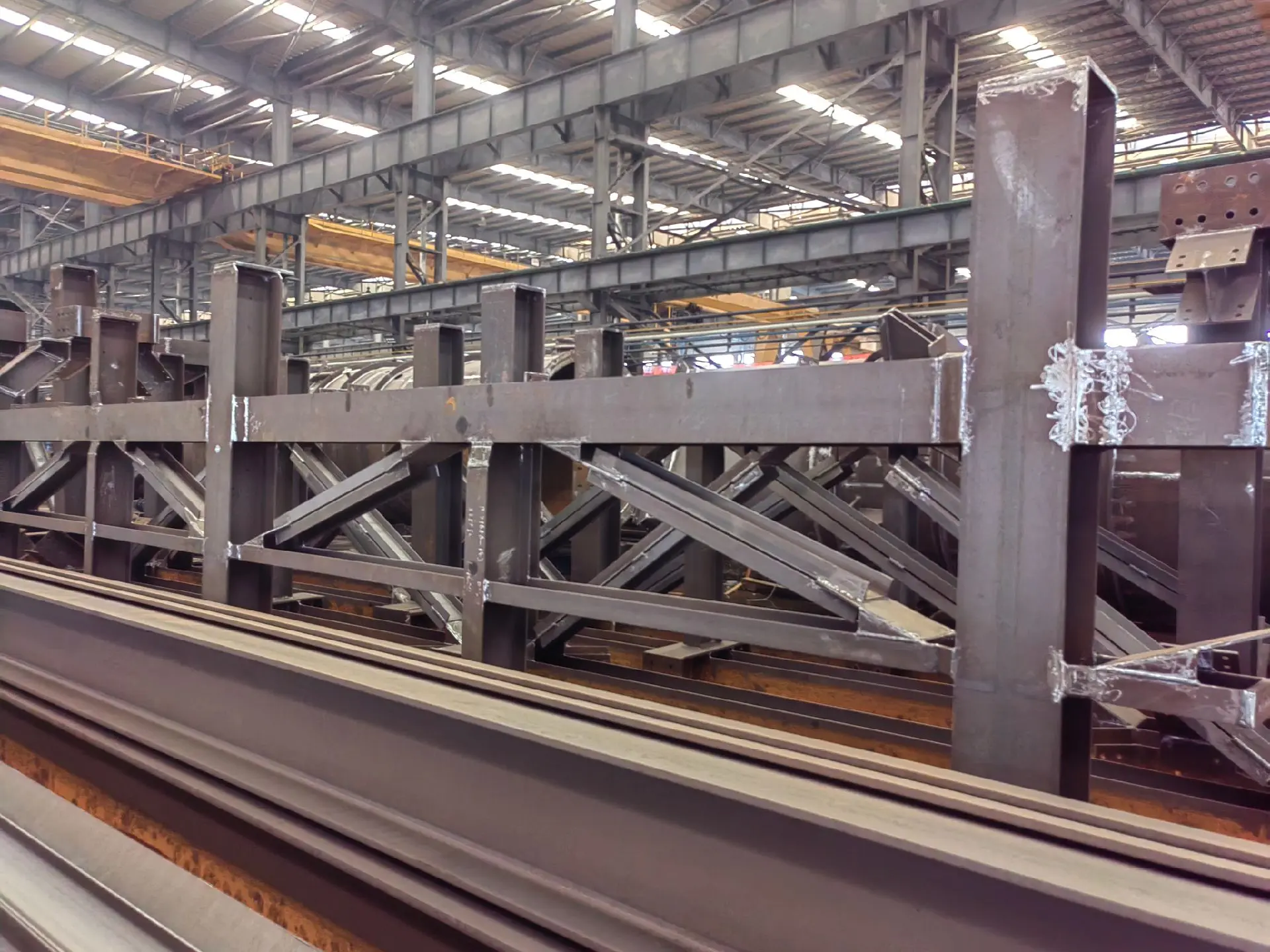

四、碳钢构件用锌黄：只限特定工况

用户给定“锌黄底+环氧云铁中+环氧面”可用于碳钢，技术上成立，但选型要收边界。

· 适用：室内外中等腐蚀、设备机壳、附属钢结构、对重金属/施工条件有限制、或不要求牺牲阳极保护的一般碳钢构件。

· 不优先：海上、桥梁主受力、化工厂露天碳钢、破损后难维护的长寿命结构，这类通常优先环氧富锌底+云铁中+聚氨酯/氟碳面，用锌粉提供阴极保护。

· 若坚持锌黄配碳钢：底漆干膜40-80μm、云铁80-120μm、环氧面漆按耐化学介质选，总膜厚按C3-C4中等环境设计；表面必须除油除锈，钢材喷砂Sa2.5更稳，手工仅St3且预期寿命下调。

· 重要提醒：锌黄传统含铬配方有重金属合规风险，新项目尽量选无铬/低铬钝化颜料并索要检测报告；旧款高铬产品用于食品、密闭车间、出口件前要查法规。

五、三套速选对照

拿不准基材时，先问三句：是不是铝/锌/不锈钢？户外几年不修？有没有环保含铬限制？三句答完，配套基本不会配错。
