环氧煤沥青漆8大主场对比：埋地、水下、混凝土内壁全覆盖

防腐涂料选型会上，最常听到的争论是："环氧煤沥青漆不是万能的吗？这8个场景能不能全用同一种配套？"答案很明确：不能。同样是环氧煤沥青体系，用在埋地输水管和用在化工废液池，配套结构、基面处理、厚度控制完全不同。刷错了，不是浪费材料就是提前失效。今天把这8类场景拉到一起对比，看看它们的共性和差异到底在哪。

先说共性：为什么这8个场景都能用环氧煤沥青漆

8个场景有一个共同标签：不见光、长期接触水或土壤腐蚀介质。市政给排水埋地管、油气长输管线、污水池混凝土内壁、水工钢闸门、地下管廊、储罐基础、地下电缆支架、化工废液池——全部处于黑暗、潮湿、腐蚀性介质活跃的环境中。环氧煤沥青漆的致密疏水性和强附着力，正好匹配这类工况的屏蔽需求。只要守住"不露天暴晒、不碰强氧化酸、不超80℃"三条红线，这套体系在它的主场里几乎没有对手。

差异一：基材不同，处理方式天差地别

8个场景中，基材分两大类：钢材和混凝土。

钢材类包括市政给排水埋地管、油气长输管线、水工钢构（闸门、拦污栅、码头桩）、地下管廊钢支架、储罐底板外侧、地下电缆支架和接地网。统一要求是喷砂除锈至Sa2.5级，表面粗糙度40–75μm，除锈后4小时内涂第一道底漆。焊缝位置重点清理焊渣和氧化皮。

混凝土类包括污水处理池群（污水池、中和池、调节池、污泥池内壁）、化工废液地沟和酸碱废水池内壁。混凝土不能喷砂，要求养护龄期≥28天，含水率≤6%（符合GB 50212），打磨清除浮浆、油污、脱模剂，孔洞裂缝用环氧修补砂浆找平。含水率超标是混凝土基面最常见的翻车点——水分被封闭在涂层下，渗透压会持续顶起漆膜。

差异二：腐蚀介质不同，配套结构要调整

同样是埋地或浸水，腐蚀因子的强度和类型不同，配套就得跟着变：

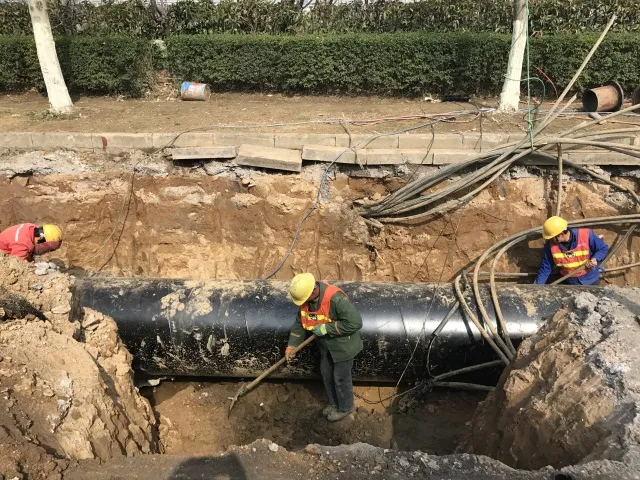

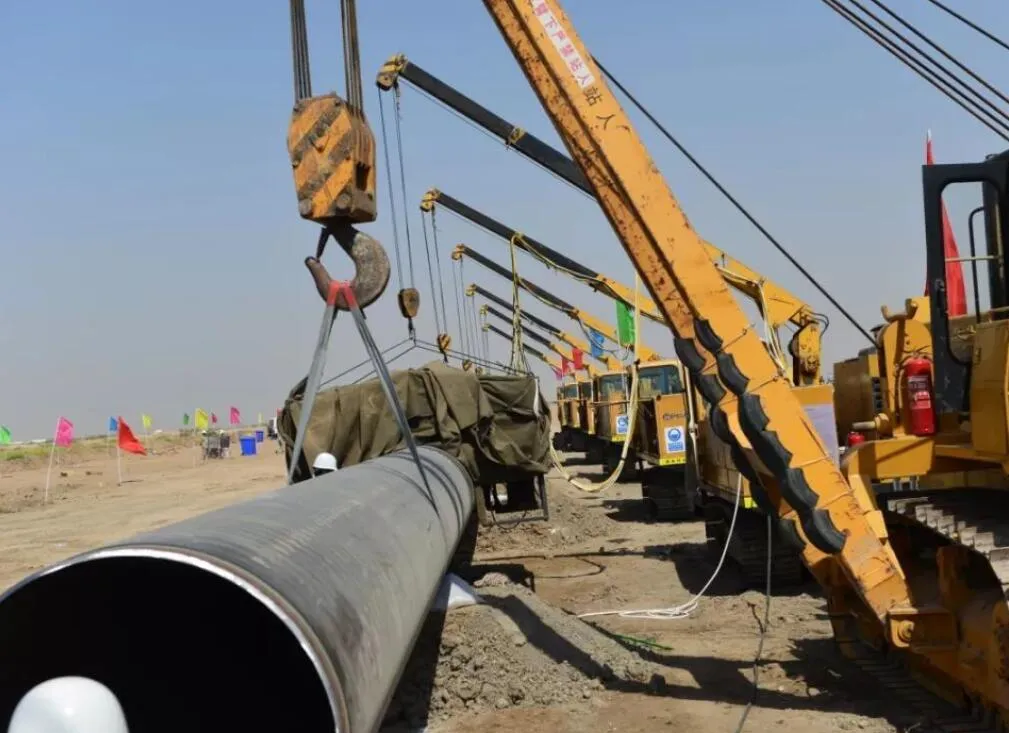

· 土壤腐蚀为主（市政给排水、油气长输、地下管廊、储罐基础、电力市政）：核心是屏蔽地下水和土壤盐碱。配套以环氧煤沥青底漆1道+面漆多道为主，总干膜≥300μm。长输管线穿越段、石方段升级为加强级，夹玻璃布做三布五油，厚度拉到400–600μm。

· 污水/废水浸泡（污水处理池、化工废液池）：介质是污水中酸碱盐和微生物。混凝土内壁采用封闭底漆+厚浆型环氧煤沥青漆多道。需要核实废液成分——弱至中等浓度酸碱盐可以耐受，强氧化性介质（浓硝酸、浓硫酸、次氯酸钠等）会破坏沥青分子结构，必须换用酚醛环氧或乙烯基酯体系。

· 海水/干湿交替（水工钢构）：氯离子渗透力极强，单靠屏蔽不够。配套升级为环氧富锌底漆1道（阴极保护）+厚浆型环氧煤沥青漆3道（厚涂屏蔽），水面以上段必须配套耐候面漆（如丙烯酸聚氨酯），分界处搭接过渡。

差异三：施工禁忌各有侧重

选型之前先回答三个问题

拿到项目别急着下单买漆。先把三个问题想清楚：基材是钢还是混凝土？介质是土壤、污水、海水还是化工废液？有没有露天段或超温段？三个答案一对，配套方案自然就出来了。环氧煤沥青漆在这8个场景里都是成熟选型，但成熟不等于可以一套方案走天下——基材处理、配套结构、厚度控制，每一项都要跟着场景走。

下次防腐选型会上再有人喊"全刷环氧煤沥青就行"，你可以把这张对比表拍在桌上。
